Устройство дренажа дома закрытого и засыпного типа
Цена на дренаж закрытого типа больше предыдущего вида, но и эффективность его выше. В данном случае все элементы прокладывается под землей. Глубинная дренажная система идеально подходит, если постоянно происходит переувлажнение грунта или участок находится в низине.
Если грунт, на котором возводится здание, малопроницаемый, а уровень грунтовых вод высокий, дом с подвалом лучше не строить. С другой стороны, когда уровень грунтовых вод низкий (несколько метров ниже уровня земли) и грунт имеет хорошую проницаемость, нет необходимости выполнять дренаж для защиты подземных частей конструкции от грунтовых и дождевых вод. Осушать ленточный фундамент необходимо всегда, если дом построен на склоне или в непосредственной близости от него — он должен защищать здание от воды, протекающей на склоне / откосе. Также следует помнить, что гидрогеологические условия непостоянны, и даже если нет необходимости проектировать дренаж в настоящее время, он может появиться в будущем.
Выделяют три основных вида дренажа вокруг дома, различающиеся между собой конструкцией, материалом изготовления и ценой на устройство:
- Вертикальный. Система предполагает наличие дренажных насосов, коллекторы в этом случае заглублены. Без привлечения специалистов со стороны провести работы будет проблематично, так как здесь присутствует сложный процесс проектирования и монтажа.
- Горизонтальная глубинная дренажная система более распространена и состоит из лотков, труб и каналов.
- Комбинированный. Представляет собой два предыдущих вида.
При работе по устройству засыпного дренажа вокруг дома применяются не трубы, а кирпич и щебень. Для выполнения монтажа сначала копается канал, для первого слоя засыпается щебень с крупной фракцией, для второго – гравий, для третьего – почва.
Глубинный дренаж

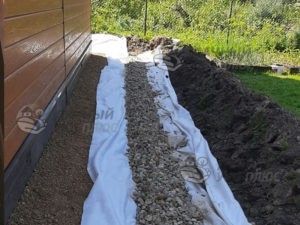

Наиболее часто используемым решением является круговой дренаж, также известный как кольцевой дренаж. Он выполняется по контуру вокруг дома и его задача — защитить части здания, находящие ниже уровня земли, от затопления дождевой или грунтовой водой. Система укладывается под уровнем нижнего края фундамента, обычно на глубине около 1,5-2,0 м. Перед укладкой дренажа траншея должна быть должным образом подготовлена, засыпая ее дно слоем песка, затем укладывается геотекстиль и крупный щебень.
Дренаж выполняется из перфорированных пластиковых труб, расположенных с уклоном мин. 3% по отношению к накопительному колодцу. Внутренний диаметр дренажной трубы минимально должен составлять 100 мм. Дренаж можно производить только из перфорированных труб, аттестованных на способность впитывать воду при перекрытии ее на высоте до 0,2 м над трубой. Как правило трубы снабжены слоем геотекстиля, защищающим их внутреннюю часть от проникновения частиц почвы, переносимых водой.
Чтобы была возможность оценить эффективность системы дренажа, лучше всего, если в каждом углу здания будут установлены контрольные (ревизионные) колодцы сечением мин. 300 мм, которые соединятся с трубами с помощью муфт и прокладок. В минимальном варианте достаточно одного колодца (ревизионного), который находится в самой высокой точке дренажа, и одного накопительного колодца — в самой нижней его точке. Задача ревизионного (контрольного) колодца — среди прочего вентиляция и ревизия системы. Также его используют для периодической чистки слива. Его верхнее отверстие защищено крышкой. Нельзя забывать о том, что колодцы необходимо разместить в предназначенных для этого местах до того, как будут проложены дренажные трубы.
Дренажные трубы устанавливаются в траншее, минимальный слой засыпки гравием 150 мм, перфорированные трубы засыпаются еще одним слоем проницаемого промытого гравия большого диаметра или щебня фракцией мин. 20 мм. На нем есть фильтрующий слой — чаще всего геотекстиль, который защищает гравий от загрязнения частицами почвы, содержащимися в воде. Подготовленную таким образом дренажную установку засыпают землей. В результате вода легко просачивается сквозь землю и попадает в систему трубопроводов, откуда сливается в колодцы. Вода попадает в сборный отстойник, откуда затем самотеком может быть сброшена в дождевую канализацию или водоток (дренажную канаву). Ее также можно использовать, например, для полива сада, осушения участка и т.д.
Дренаж фундамента (производят строительные бригады)
Это решение, используемое для домов, площадь пола первого этажа которых равна или меньше 200 м. Если эта площадь больше, возникает необходимость дополнительно проложить под фундаментную плиту дренажные трубы с уклоном мин. 0,5%. Под фундаментную плиту следует уложить дренажный слой щебня (толщиной около 30 см, если щебень имеет зернистость 0/32, или 15 см — если зернистость 8/16 с флисом).
Максимальное расстояние между дренажными трубами, проложенными под фундаментной плитой, зависит от толщины дренажного слоя и величины притока воды к плите (и да, максимальное расстояние между трубами составляет от — в случае 0/32 зернистость и толщина слоя 30 см и предельный водоприток — 2 м, до — в случае зернистости 8/16 флисом, толщина слоя 15 см и слабый водоприток — 40 м).
Для дренажа фундамента используются трубы диаметром 110 мм. Их кладут на слой гравия, отделенный от земли фильтрующим полотном (геотекстилем). В свою очередь, гравий отделяется от основания полиэтиленовой пленкой.
